Rebelcell Quick Connect E-Motor 100A

Quick Connect E-Motor 100A

Anslutningskabel för snabb och pålitlig anslutning av din elmotor till ett 24V Rebelcell li-ion-batteri. Passar även andra batterier med liknande anslutning.

Obs! Quick Connect EM 100A-kabeln är avsedd för användning av elmotorer med en strömförbrukning mellan 60A och högst 100A. Om din elmotor har en strömförbrukning på mindre än 60A, är Quick Connect 60A EM-kabeln det lämpliga alternativet.

1x16mm2 kabel (~ 40 cm lång med M8-tunganslutningar och (ANEN SA-120, max 600V) grå kontakt, med 1 extra grå kontakt)

Integrerad 100A 'in-line' säkring + 1 extra 100A reservsäkring.

Kabeln kan anslutas med ett klick till elmotorn för en säker anslutning.

Installation och användning

1. Tunganslutningarna är fixerade på batteripolerna på ditt Rebelcell li-ion-batteri, medan de extra grå kontakterna kan fästas på kablarna till din 12V utombordsmotor.
2. Kontakten är lämplig för ledningar på 2-6 AWG, max 100A.

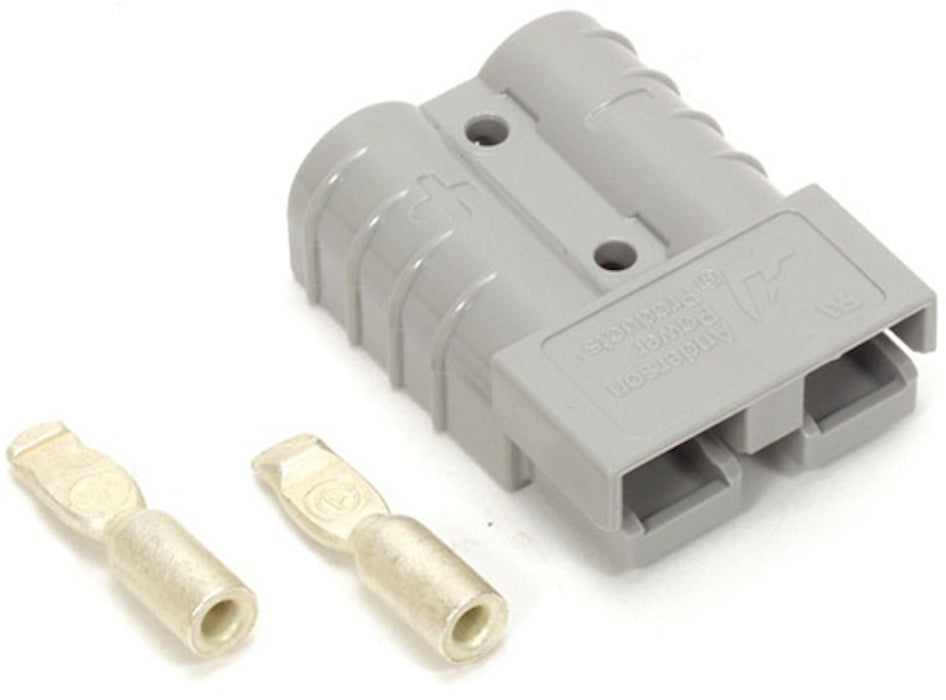

3. De silverfärgade kontakterna kan crimpas (med ett AMP-crimpverktyg) eller lödas på kablarna i din elmotor eller laddare.
4. Efter crimpningen eller lödning skjuter du kontakterna i det grå kontakthuset till du hör ett klick (se till att du noterar ledningarna + och -). Kontakterna är sedan säkrade och kan inte tas bort.
5. Du kan nu ansluta den grå ANEN-kontakten till den andra grå ANEN-kontakten för en säker och pålitlig anslutning.

Viktigt

1. Vi rekommenderar att du läser igenom instruktionsboken för din utombordsmotor och placerar en lämplig säkring i utombordarkabeln för säker användning.
2. Rådfråga din återförsäljare för ytterligare monteringsanvisningar.
